Tegui – Portero Standard

Adjuntamos enlaces para descargar el manual técnico de portero tegui Serie Standard.

Los manuales del portero de la serie Standard de Tegui ofrecen todas las soluciones técnicas para realizar cualquier tipo de proyecto con esa línea de producto, que se caracteriza tanto por su funcionalidad como por su estética. Recurriendo a estos manuales no habrá instalación que no pueda resolverse de un modo eficaz.

En las 3 partes podreis encontrar los esquemas de instalación de los famosos E-8, E-10, ETS, Cat-1, ESAT-1, su modo de funcionamiento y soluciones a posibles averías.

Descargar manual Portero Standard Parte 1

Descargar manual Portero Standard Parte 2

Descargar esquema Video portero digital dos puertas de acceso

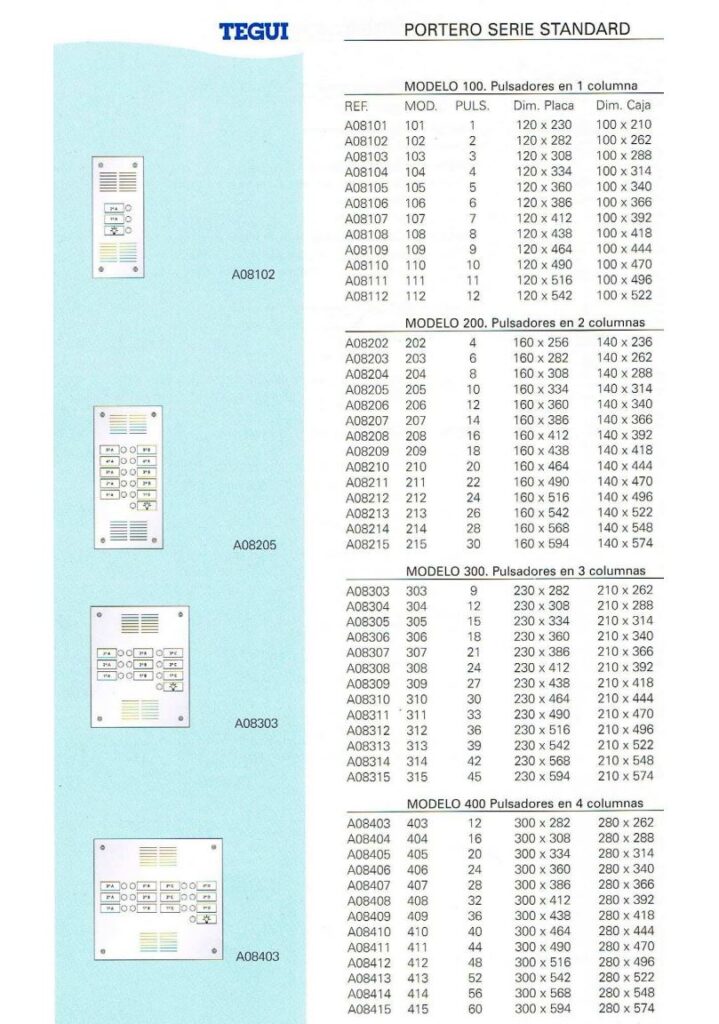

Gama Placas Standard Tegui

44 comentarios

  1. Buenos días,
    se puede sacar de placa de la calle de Tegui Standard, (telefonillo Tegui Horizon)
    un nuevo telefonillo.
    Donde se conectan los cables
    Gracias

    Responder

  2. Hola!
    Queríamos cambiar los nombres de nuestra comunidad y no sabemos cómo hacerlo, tendriais algun manual de la placa standard?
    Muchas gracias de antemano

    Responder

  3. Buenos días tengo un portero Tegui modelo E10. Me gustaría saber si se puede conseguir el micrófono de la calle. Me parece que es micrófono dinámico, viene en una cápsula de color negra. Gracias y saludos

    Responder

    1. Buenos días Guillermo,

      Respecto a su consulta comentarle que nosotros no disponemos ya de ningun recambio para la serie standard de tegui.

      Un Cordial Saludo
      Distel telecomunicaciones

      Responder

      1. Hola necesito micrófono de portero del portal tegui estándar y un pulsador completo con muelle del portero del portal el que enciende la luz de telefonillo el que enciende la luz de todos los pulsadores podría ser estos dos repuestos podría mandar foto si me da un correo electrónico espero contestación me urge es un portero tegui placa de calle

        Responder

        1. Buenos dias Eloy

          Respecto a su consulta, comentarle quie a dia de hoy ya no existen repuestos de la serie standard, por lo que no seria posible conseguirle dichos repuestos.

          Un cordial Saludo
          Distel telecomunicaciones

          Responder

  4. Buenos días.
    Tengo un portero automático Tegui standard de 1 pulsador, referencia A08101, que se ha averiado. Es de 1990. Hay alguna posibilidad de adquirir una placa del mismo modelo?
    Un saludo

    Responder

    1. Buenos dias Emilio,

      Respecto a su consulta, comentarle que no es posible , ya que las placas standard y sus accesorios , hace algun tiempo que dejaron de fabricarse y estan descatalogadas.

      por lo que la unica solucion seria el cambio de instalacion.

      Un cordial Saludo

      Distel telecomunicaciones

      Responder

  5. Hola, tengo un portero Tegui Modelo 0E7030 con secreto de las comunicaciones y se ha averiado la unidad ETS, puedo anular esta unidad y dejar los mismos telefonillos, o que modelo tengo que poner, no nos interesaria cambiar todo los telefonillos, hay algun sustituto? Gracias equipo tecnico.

    Responder

    1. Buenos dias Pedro

      En Principio este modelo ya no se comercializa y no tiene sustituto, para saber si puedes anular esta unidad , te dejamos contacto con el sat de tegui por si hace falta algun esquema:

      sat.espana@legrandgroup.es

      Un cordial Saludo

      Distel Telecomunicaciones

      Responder

  6. Tengo un grupo fonico Tegui EGF-30. Ref. 90130. Hay un sonido (tititi) cuando tocas el timbre, pero el timbre no se escucha en la casa. Que puede ser? Ya he reemplazado el grupo fónico y al principio funcionó, pero ahora tienes el mismo problema. Muchas gracias.

    Responder

    1. Buenos dias ,

      Respecto a su consulta, comentarle que puede hacer una prueba , consiste en desconectar la linia del grupo fonico y conectar un telefonillo con un solo cable, para ver si el fallo es de cableado de la linia o no, si no le hace el mismo fallo , puede ser fallo del cableado de la instalacion.
      Si le hace el mismo fallo compruebe tensiones del alimentador, ya que puede ser fallo del mismo.

      UN cordial Saludo

      Distel Telecomunicaciones

      Responder

    2. Buenos dias ,

      Respecto a su consulta, comentarle que el sonido se debe a un cruce de linia debido a algun telefono en mal estado o descolgado o bien un problema del cableado comunitario.

      UN cordial Saludo

      Distel Telecomunicaciones

      Responder

  7. Buenas tardes, necesitaría pulsadores placa TEGUI antiguos, si disponen de ellos, para reparar placa. Esperando su respuesta, un saludo y gracias

    Responder

  8. Necesito un recambio de un plastico que cubre el num de piso de un modelo descatalogago
    Agradeceria contacto para adjuntar fotos.
    Saludos
    Teresa Santana

    Responder

    1. Buen día Teresa,

      Gracias por su consulta, si lo desea, puede enviarnos un correo electrónico a info@distel.com.es con las fotografias, así le podremos indicar que recambio se adecua a su instalación.

      Un cordial saludo

      Distel Telecomunicaciones

      Responder

        1. Hola Teresa,

          Hemos editado su comentario y ya no aparece el número de teléfono ni el correo electrónico.

          Un cordial saludo

          Distel Telecomunciaciones

          Responder

    1. Buen día Santigo,

      Gracias por su consulta, si se refiere al altavoz de la placa exterior le informo que, lamenteblemente, este ya no se fabrica a día de hoy y se encuentra descatalogado.

      Como alternativa tendría el cambio de sistema, dependiendo del número de vecinos, dispone de kits ya premontados hasta 10 viviendas, le adjuntamos enlace:

      http://tegui-distel.com/epages/ec3381.sf/es_ES/?ObjectPath=/Shops/ec3381/Categories/Presupuestos/Kits

      Un cordial saludo

      Distel Telecomunicaciones

      Un cordial saludo

      Distel Telecomunicaciones

      Responder

    1. Buen dia Giuseppe,

      Gracias por su consulta, referente a la misma, no disponemos de dicho esquema, le facilitamos el de la ref 375091, en la cual lo único que cambia es la selección de llamada.

      En el 375091 se realiza con un Jumper y en el 090130P dependiendo si conectamos a borna 20 o 19.

      https://www.thecommerce.es/WebRoot/StoreES3/Shops/ec3381/50A1/1888/8900/D0BF/A8FF/AC10/1414/2F16/375091_Grupo_fonico_convencional.pdf

      Un cordial saludo

      Distel Telecomunicaciones

      Responder

  12. Hola he cambiado el equipo fonico de un tegui e-10-5 por uno standard fringe, mi consulta es por si sabeis la equivalencia entre uno y otro, me seria de mucha ayuda. Un saludo.

    Responder

    1. Buen día Sr David,

      Gracias por su consulta. Lamentablemente dicho alimentador no pertenece a las marcas Bticino o Tegui que si trabajamos, por lo que no podemos facilitarle una tabla de conversiones.

      Un cordial saludo

      Distel Telecomunicaiones

      Responder

  13. Hola, tengo el modelo Tegui E10 y el problema que tenemos en el bloque es que no podemos abrir la puerta desde los teléfonos interiores de las viviendas. He probado varias cosas pero no llega corriente a la puerta. Podías indicarme cual puede ser el problema y como ponerme en contacto con vosotros?

    Responder

    1. Hola buen día Sr. Juan

      En primer lugar debe comprobar la salida del E-10 entre las bornes 9 y 11.
      En caso de no tener tensión de salida entre bornes es posible que este averiado el E-10.
      Si la corriente es correcta y esta no llega al abre puertas el problema estaría en el cableado.

      Le adjunto esquema del E-10 que le puede servir de ayuda.

      http://tegui-distel.com/WebRoot/StoreES3/Shops/ec3381/50B7/7D8D/6758/B930/6522/AC10/1417/0A52/E-10.pdf

      Un saludo

      Distel

      Responder

  15. hola buenos dias de la magen esta de las placas el del medio de atras que modelo es me supongo que estara descatalogado por que debe ser bastante antiguo hay alguno equivalente en caso de que ya no este en venta ese modelo es el mismo que tenemos en la comunidad pero se escucha bien a la persona que habla desde casa pero muy mal o nada al que habla desde la calle gracias

    Responder

    1. Hola buenas tardes Sr. Jose

      Este tipo de placa de la serie estándar están descatalogadas, pero aun existen recambios de la misma como pulsadores, micro-altavoz, alimentador.

      El problema que usted tiene puede ser provocado por el altavoz o bien por el amplificador-alimentador E-10.

      Esta fuente lleva unos potenciómetros para ajustar el audio de bajada y de subida.

      Le adjunto enlace a web de ambos artículos.
      http://tegui-distel.com/epages/ec3381.sf/es_ES/?ObjectID=14202883
      http://tegui-distel.com/epages/ec3381.sf/es_ES/?ObjectID=14788460

      Un saludo

      Distel

      Responder

  17. Tengo portero GOLMAR NEXA 90 y amplificador tegui E -10 y telefonillo tegui no se el modelo pero es el que va con amplificador el problema es que no funciona bien no se abre la puerta y no se oye cuando llaman haber si ustedes me podrían enviar por correo electrónico como instalarlo se lo agradecería mucho gracias.

    Responder

  18. Por favor deso que alguien me indique donde puedo conseguir pulsadores de la placa de la calle del portero Tegui – Portero Standard , soy de Murcia , no importa de donde sean , gracias

    Responder
