na de las dudas más comunes en instalaciones con tecnología 2 HILOS de Tegui es saber cuántos derivadores de planta son necesarios. Este artículo te ayudará a entenderlo paso a paso, con ejemplos y el producto exacto para comprarlo fácilmente.
🔧 ¿Qué es un derivador de planta?
El derivador de planta (ref. 346841) es un componente fundamental en instalaciones 2 hilos. Su función es distribuir la señal y alimentación desde el montante principal hacia los monitores o telefonillos de cada vivienda.
- Ref. oficial: 346841
- Tipo: Derivador de planta 2 HILOS
- Capacidad: 4 salidas → cada una permite hasta 3 unidades interiores en cascada
🔗 Ver producto en tienda Tegui-Distel
📐 ¿Cuántos derivadores necesitas?
Esto depende de:
- Número de plantas
- Número de viviendas por planta
- Número de monitores o teléfonos por vivienda
✅ Ejemplo básico: 1 vivienda por planta, 4 plantas (incluyendo el bajo)
- Necesitas solo 1 derivador.
- Conectas una salida del derivador a cada vivienda.
✅ Ejemplo medio: 2 viviendas por planta × 4 plantas = 8 viviendas
- Máximo 4 salidas por derivador × 3 monitores = 12 unidades
➡️ 1 derivador puede ser suficiente si hay solo 1 monitor por vivienda.
✅ Ejemplo complejo: 3 viviendas por planta × 4 plantas = 12 viviendas
- 12 monitores → Requieren mínimo 2 derivadores
➡️ Puedes usar 2 derivadores 346841 y dividir la carga.
📏 Reglas clave para dimensionar derivadores
- Máx. 4 salidas por derivador
- Máx. 3 monitores por salida (en cascada)
- Instalación en caja de distribución en cada planta o junto al montante
- Compatible con monitores Classe 100, Classe 300 y Serie 8
🧮 Tabla resumen
| Nº de viviendas | Monitores por vivienda | Derivadores 346841 necesarios |
|---|---|---|
| 4 | 1 | 1 |
| 8 | 1 | 1 |
| 12 | 1 | 2 |
| 12 | 2 | 3 o dividir instalación |
🏢 Tipologías de edificios y distribución de derivadores de planta
Los edificios pueden tener múltiples configuraciones. A continuación te mostramos las más comunes, con esquemas lógicos, criterios técnicos y el número estimado de derivadores 346841 necesarios.
🔹 Formato A: Edificio con una vivienda por planta (4 plantas incluyendo el bajo)
📊 Datos:
- 1 vivienda por planta
- 1 monitor por vivienda
🔧 Total: 4 monitores
🧮 Solución:
- 1 derivador 346841 (4 salidas disponibles)
✅ Cada salida va a una planta/vivienda.
🔹 Formato B: Edificio con dos viviendas por planta (4 plantas = 8 viviendas)
📊 Datos:
- 2 viviendas por planta
- 1 monitor por vivienda
🔧 Total: 8 monitores
🧮 Solución:
- Cada salida del derivador admite hasta 3 monitores en cascada.
- Puedes agrupar 2 viviendas por salida.
✅ 1 derivador 346841 es suficiente.
💡 Consejo: usar una caja de distribución por planta para derivar a ambas viviendas.
🔹 Formato C: Edificio con tres viviendas por planta (4 plantas = 12 viviendas)
📊 Datos:
- 3 viviendas × 4 plantas = 12 viviendas
- 1 monitor por vivienda
🧮 Solución:
- 1 derivador 346841 → hasta 12 monitores (3 por cada salida)
✅ 1 derivador bien calculado y distribuido podría servir
⚠️ Pero por seguridad y cableado, es preferible usar 2 derivadores (6 salidas → 6 grupos de 2 viviendas o por planta).
🔹 Formato D: Edificio tipo dúplex o adosado vertical
📊 Datos:
- 1 vivienda por planta
- Pero con 2 monitores por vivienda (salón + cocina o dormitorio)
🔧 Total: 4 plantas = 4 viviendas = 8 monitores
🧮 Solución:
- Cada salida del derivador soporta hasta 3 monitores en cascada
✅ Puedes usar 1 derivador 346841, 2 salidas dobles, 2 salidas simples.

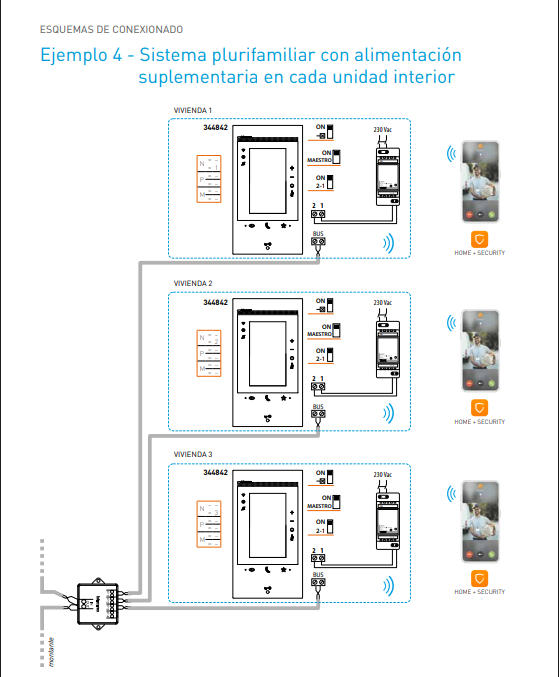

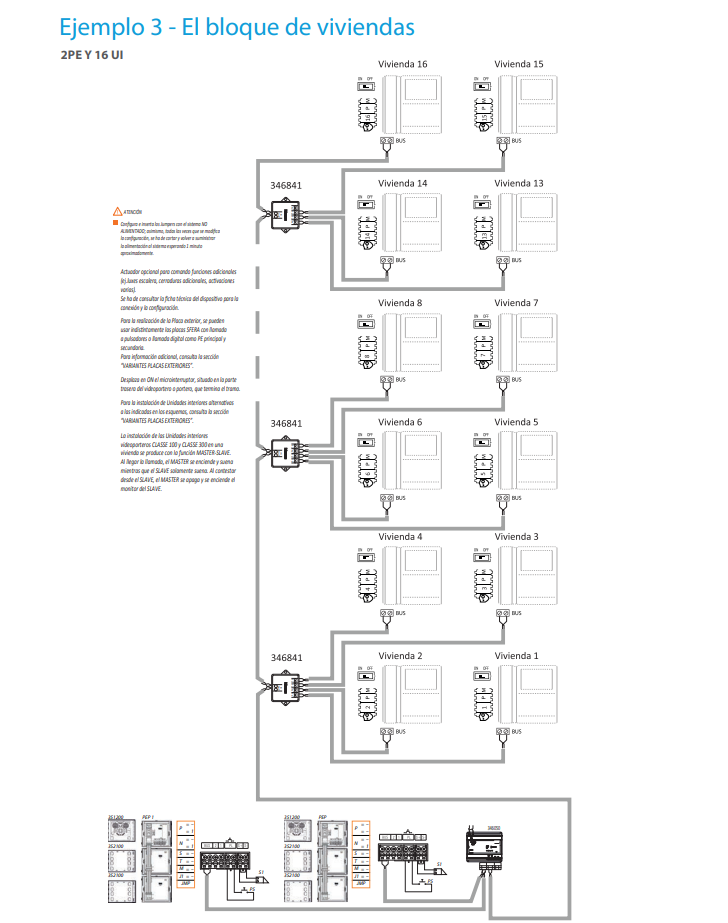

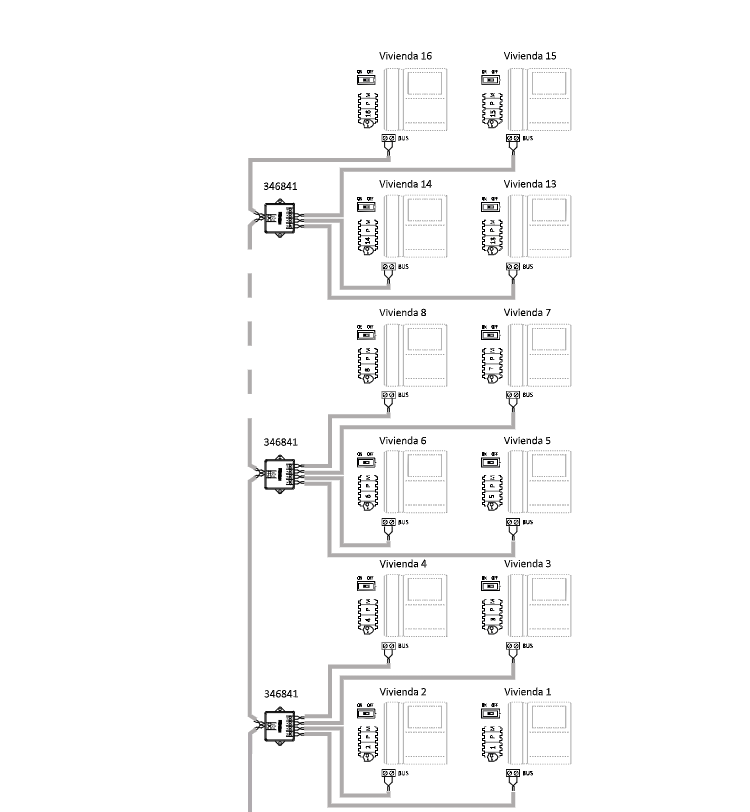

🔹 Formato E: Edificio grande, 4 plantas, 4 viviendas por planta (16 viviendas)
📊 Datos:
- 16 viviendas, 1 monitor por vivienda
🔧 Total: 16 monitores
🧮 Solución:
- 16 monitores ⇒ mínimo 2 derivadores (8 salidas disponibles)
- Distribuir 2 salidas por planta (cada una para 2 viviendas)
✅ 2 derivadores 346841 son recomendables.
➡️ Instálalos en paralelo desde el montante.
📌 Consejos generales de instalación
- Siempre que sea posible, centraliza los derivadores en zonas comunes o cuadros por planta.
- Usa cable bus 336904 para garantizar la distancia y señal (hasta 600 m desde la placa)
🔗 Ver cable bus Tegui – ref. 336904
🛠️ Producto recomendado
🔌 Derivador de planta 2 hilos ref. 346841
🔗 Cómpralo aquí en Tegui-Distel
