Introducción
En Tegui Videoporteros sabemos lo vital que es que una instalación funcione a la primera. Por eso, hoy vamos a compartir una guía práctica, dirigida a electricistas y almacenes eléctricos, sobre la instalación y programación de configuradores en sistemas digitales 2 hilos de Tegui/BTicino.
Incluiremos también ejemplos, enlaces a manuales, consejos técnicos y un producto destacado: el **Configurador 1 Tegui (ref. 3501/1) – caja 10 uds**, disponible en la tienda Distel.
🧩 ¿Qué es un configurador y por qué es esencial?
Un configurador es una resistencia enchufable en el soporte del telefonillo o monitor digital, que define el número de pulsadores y el código de llamada que usará ese dispositivo dentro del sistema BUS 2 hilos. Sin él, el equipo no podría identificar su posición, ni recibir ni emitir llamadas correctamente.
Paso 1: verificación antes de instalar
- Comprueba compatibilidad con sistemas 2 hilos: los configuradores solo funcionan en esta tecnología.
- Recupera los configuradores existentes antes de cambiar telefonillos o monitores, ya que en muchos casos se reutilizan de la instalación previa.
- Consulta el manual técnico (por ejemplo, este de sistemas 2 hilos de Tegui) para conocer el código exacto de configurador que debe colocarse en cada equipo.
Paso 2: instalación física
- Desconecta la alimentación antes de cualquier intervención.
- Inserta el configurador en la ranura marcada como «S» o “T”, según manual.
- Confirma que:
- El puente “S” solo está colocado en la placa secundaria.
- Solo hay un puente configurador en esa posición.
- Vuelve a alimentar, espera unos segundos para que el BUS detecte el nuevo ajuste.
Paso 3: programación del sistema
En placas 300, 400 y 500 (teclado matricial / display alfanumérico):
- Accede al modo configuración pulsando
+ + código(por defecto 13579). - Ajusta campos clave:
- Tipo de tono de llamada.
- Tiempo de comunicación y abrepuertas.
- Número de placa y secundarias.
- Sal del modo guardando: pulsa la tecla de salida (
#o similar). - Para el modo repertorio (alta de usuarios):
- Pulsa
+ + código repertorio(por defecto 97531). - Añade/modifica/borras registros con nombre, piso, código de llamada y teléfono. 9
- Pulsa
- En sistemas grandes, se recomienda usar PC + cable para generar repertorios completos de forma más eficaz.
Paso 4: pruebas y verificación
- Realiza una llamada de prueba desde la placa para comprobar recepción en el telefonillo/monitor correspondiente.
- Verifica el abrir puerta, ajustando tiempos si es necesario.
- Repite prueba para cada línea secundaria y cada configurador instalado.
Producto recomendado para profesionales
Te recomendamos el **Configurador 1 Tegui (ref. 3501/1) – caja 10 uds**:
- Compatible con sistemas BUS 2 hilos de Tegui/BTicino.
- Viene en caja de 10 unidades, ideal para proyectos múltiples.
- Precio asequible (~6,12 € IVA incluido), disponible en la tienda Distel
- Opiniones: práctico aunque algunos preferirían comprar unidades sueltas.
Enlaces útiles y manuales
- Manual técnico 2 hilos de Tegui: esquemas y configuración BUS.
- Programación en placas Serie 300/400/500: código de acceso, repertorio.
- Manual de instalación Kit V1/V2 (vídeo + audio): tensiones, potenciómetros, BUS.
Los configuradores numéricos Tegui/BTicino son esenciales para que cada equipo del sistema 2 hilos (monitor, placa, alimentador, etc.) tenga una identidad única dentro de la instalación.
Aquí te explicamos qué significa cada número según su posición:
🔢 ¿Qué número de configurador usar y dónde?
📌 Zona N (Número del equipo)
Define la dirección del equipo. Es el identificador único de cada monitor o telefonillo en la instalación.
- Ejemplo: Si tienes 4 viviendas, usa N = 1, 2, 3, 4 respectivamente.
- Debe ser único por vivienda.
- Se conecta en la posición “N” del equipo (normalmente parte trasera del monitor).
📌 Zona P (Piso o nivel)
Usado especialmente en instalaciones multifamiliares con varios pisos.
- No siempre es obligatorio en viviendas unifamiliares.
- Si se usa, debe coincidir con el nivel de la instalación para agrupar llamadas o zonas.
📌 Zona M (Funciones especiales)
Permite activar funciones avanzadas como:
| Configurador en M | Función |
|---|---|
| M = 20 | Activa “Estudio Profesional” (autoapertura) |
| M = 0 | Configura modo estándar (sin función extra) |
| M = 1 a 15 | Varias funciones avanzadas (según manual específico del equipo) |
📌 Otros usos frecuentes
- Placa secundaria: S = 1 (mientras que la primaria tiene S sin configurar).
- Reenvío de llamada: se activa con ciertos valores en M, según monitor.

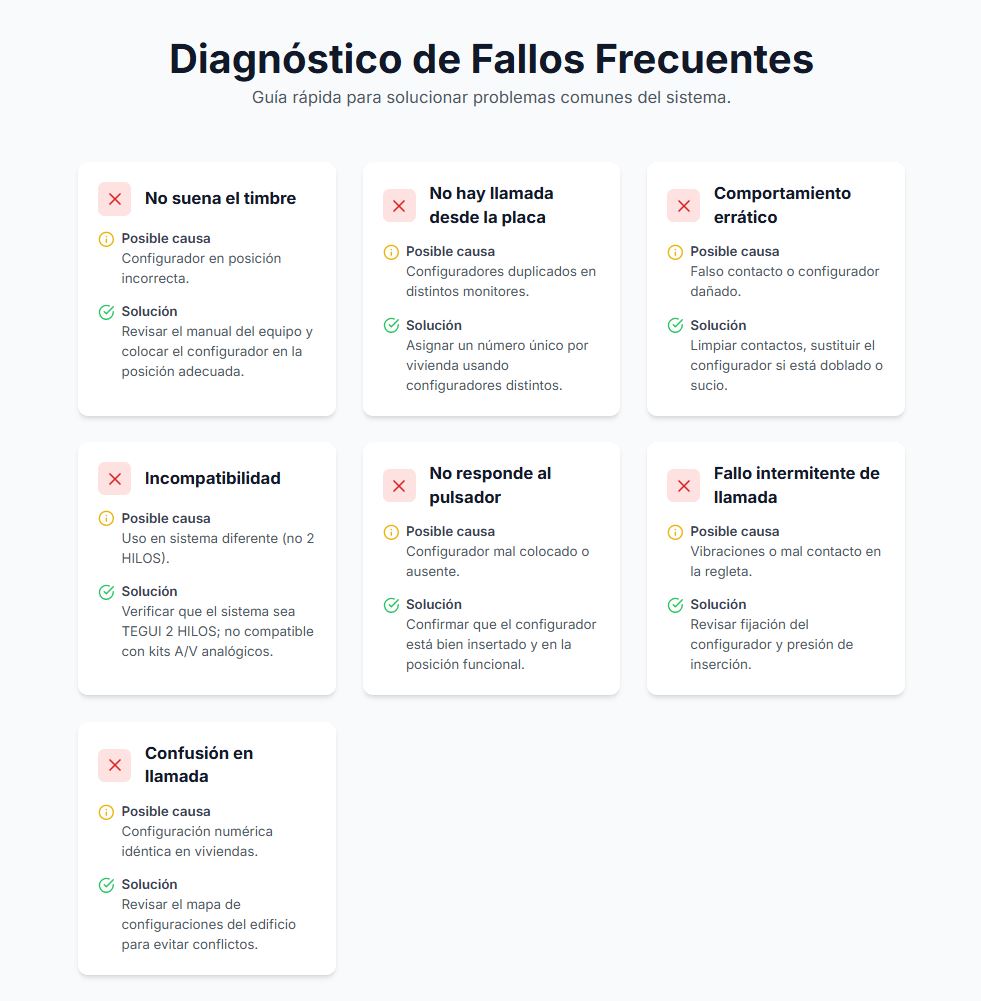

FAQs
Q1: ¿Qué pasa si no coloco el configurador?
Se impide la identificación del dispositivo: no recibirá ni llamará correctamente, y el sistema puede mostrar errores en el display.
Q2: ¿Puedo reutilizar el configurador al cambiar el monitor?
Sí, siempre que el nuevo equipo tenga la misma posición y número; conserva compatibilidad con el resistivo azul-verdoso original.
Q3: ¿Cómo cambio el código de acceso a programación?
Sigue los pasos del manual: desconecta la corriente, pulsa 1‑4‑7, reconecta. En el display aparecerán ambos códigos (configuración y repertorio).
🗂️ Tabla de usos de configuradores en instalaciones 2 hilos
| Posición del configurador | Nº configurador | Función específica | Ejemplo de uso |
|---|---|---|---|
| N | 1–99 | Identificación única del monitor/telefonillo | Vivienda 1 → N=1, Vivienda 2 → N=2, etc. |
| P | 1–15 | Piso o planta (agrupar monitores por altura) | Piso bajo = P=1, Primer piso = P=2 |
| M | 0 | Modo básico, sin funciones extra | Configuración por defecto |
| M | 20 | Activación del modo “Estudio Profesional” (autoapertura al detectar llamada) | Oficinas, consultas médicas, despachos |
| M | 2+0 | Combinación para activar autoapertura (modo estudio) | M1 = 2, M2 = 0 → Activación efectiva |
| M | 30–39 | Acciones personalizadas en instalaciones grandes | Personalizaciones avanzadas (consultar manual del modelo concreto) |
| S (solo en placas) | 1 | Define una placa como secundaria (cuando hay 2 placas) | Instalación con 2 accesos (portal principal y trasero) |
| AUX | 1–15 | Botones auxiliares (abrir segunda puerta, encender luz) | Botón “3” abre garaje o portón exterior |
| Z (placas digitales) | 0–99 | Número de acceso digital | Número asignado en placas con teclado digital (tipo display Serie 300/500) |
🧰 Casos reales prácticos
🏡 1. Vivienda unifamiliar con monitor Classe 100X16E
- N = 1 → es el único monitor.
- M = 0 → modo normal.
- Activamos Estudio Profesional para autoapertura:
- M1 = 2, M2 = 0.
🏢 2. Comunidad de vecinos de 4 plantas
- N = 1 a 12 → cada vivienda tiene uno.
- P = 1 a 4 → define en qué planta está el monitor.
- Útil para llamadas por piso o configuración avanzada.
🧑⚕️ 3. Consulta médica o despacho
- Modo “Estudio Profesional” activado con M = 20.
- El portero abre automáticamente al llamar, sin interacción.
🚪 4. Instalación con dos puertas de entrada
- Dos placas → Placa principal sin S, secundaria con S = 1.
- Cada placa tiene su propio conjunto de configuradores N, P.
Conclusión
Hemos visto que la coloación y programación correcta de los configuradores es esencial para que un sistema Tegui/BTicino 2 hilos funcione sin problemas.
Siguiendo esta guía paso a paso, podrás evitar errores comunes, garantizar una instalación fiable y dejar al cliente plenamente satisfecho. Además, el Configurador 1 Tegui (ref. 3501/1) es la mejor opción para profesionales que valoran contar con un stock fiable.
💡 Si necesitas soporte técnico o asesoramiento, no dudes en contactar con nuestra asistencia o visitar la tienda Distel.
