Los porteros automáticos y videoporteros Tegui, como el Kit A1-A12, destacan por su diseño funcional y versatilidad, ideales tanto para viviendas unifamiliares como para edificios con múltiples viviendas.
En este artículo, explicaremos los pasos clave para su instalación, las conexiones eléctricas, el mantenimiento básico y los problemas más comunes con sus soluciones.
1. Componentes Principales del Kit A1-A12
El Kit A1-A12 de Tegui incluye los elementos esenciales para la instalación de un sistema de portero automático con capacidad de hasta 12 viviendas. Entre los principales componentes destacan:
- Placa de calle: Fabricada en aluminio, resistente a la intemperie.
- Caja de empotrar: Para proteger la placa y asegurar su instalación.
- Teléfonos Serie 7: Dispositivos de alta calidad para comunicación interna.
- Fuente de alimentación E-30: Apta para montaje en carril DIN.
- Accesorios adicionales: Incluyen abridores de puerta y pulsadores auxiliares, según las necesidades específicas.
Estos componentes garantizan un sistema confiable y fácil de usar tanto para instaladores como para usuarios finales.

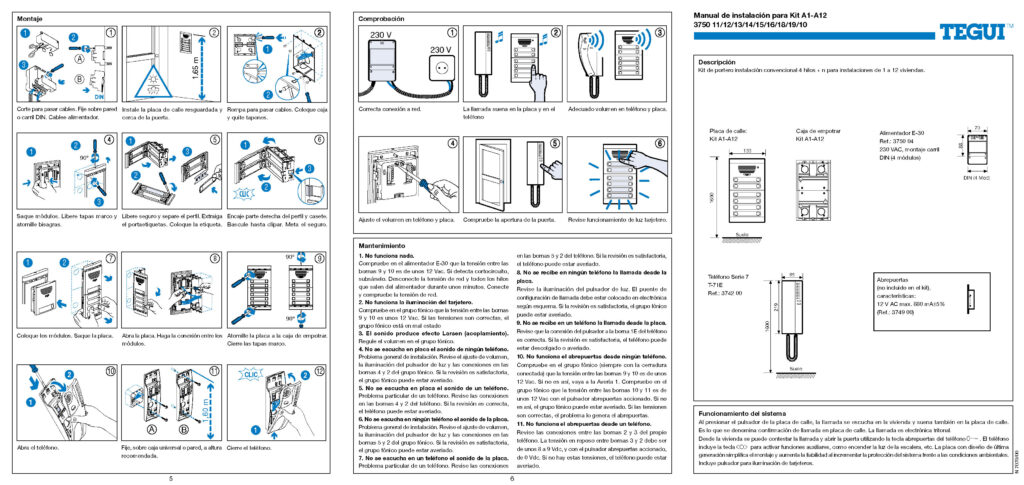

2. Cómo Instalar el Kit A1-A12: Guía Paso a Paso
La instalación del Kit A1-A12 sigue un proceso sencillo, pero requiere atención a los detalles para asegurar un funcionamiento óptimo. A continuación, desglosamos los pasos principales:
Paso 1: Montaje de la Placa de Calle
- Corte para el paso de cables: Asegúrese de realizar un orificio adecuado para los cables en la caja de empotrar o el carril DIN.
- Instalación de la caja: Empotre la caja en la pared a una altura recomendada de 1,65 metros.
- Conexión de cables: Conecte el alimentador y los cables necesarios a la placa de calle según el diagrama del manual.
- Fijación de la placa: Asegure la placa de calle utilizando los tornillos incluidos.
Paso 2: Instalación de los Teléfonos Serie 7
- Abra el teléfono y realice las conexiones internas siguiendo el esquema de cableado.
- Fije el teléfono en la pared o en una caja universal a una altura cómoda.
- Cierre el dispositivo y pruebe su funcionamiento.

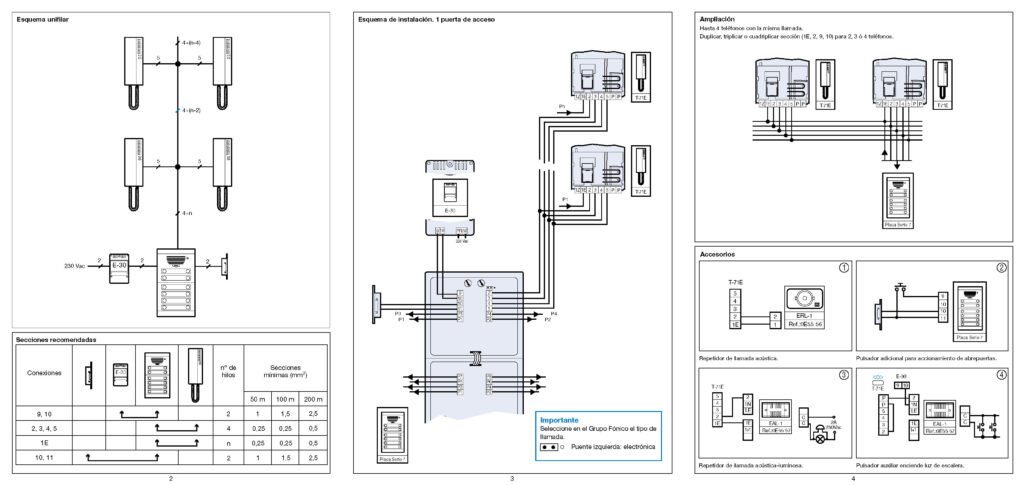

Paso 3: Conexiones Eléctricas
El esquema de instalación del Kit A1-A12 utiliza un sistema de 4 hilos (más hilos adicionales según el número de viviendas). Es importante:
- Conectar correctamente la fuente de alimentación E-30.
- Asegurarse de que la tensión sea de 12 V en todas las conexiones para evitar problemas.
- Seguir las secciones recomendadas para los cables según la distancia (0,25 mm² a 2,5 mm² dependiendo de los metros).
Paso 4: Pruebas Finales
- Verifique que la placa de calle, los teléfonos y el abrepuertas funcionen correctamente.
- Ajuste el volumen del timbre y el audio en los dispositivos.
- Asegúrese de que el sistema de iluminación del tarjetero esté operativo si aplica.
3. Mantenimiento y Resolución de Problemas Comunes
Aunque los sistemas Tegui son duraderos, es posible que en algún momento presenten fallos. Aquí algunos problemas frecuentes y cómo solucionarlos:
Problema 1: El sistema no funciona
- Causa posible: Fallo en la fuente de alimentación.
- Solución: Compruebe la tensión en las bornas 9 y 10 de la fuente E-30. Sustitúyala si no entrega 12 V.
Problema 2: No se escucha el timbre o el audio
- Causa posible: Malas conexiones o daño en el grupo fónico.
- Solución: Revise las conexiones de los hilos en la placa de calle y asegúrese de que el puente de configuración esté correctamente colocado.
Problema 3: La apertura de la puerta no funciona
- Causa posible: Fallo en el pulsador de apertura o en el abrepuertas.
- Solución: Verifique el pulsador y la conexión al abrepuertas. Sustituya el dispositivo si está averiado.
4. Ventajas del Kit A1-A12 y Recomendaciones de Uso
El Kit A1-A12 de Tegui es ideal para instalaciones de 1 a 12 viviendas, ofreciendo las siguientes ventajas:
- Durabilidad: Componentes diseñados para soportar condiciones climáticas adversas.
- Fácil instalación: El sistema de 4 hilos simplifica el cableado y reduce tiempos de trabajo.
- Ampliabilidad: Se pueden añadir hasta 4 teléfonos por vivienda.
- Compatibilidad: Compatible con accesorios como pulsadores auxiliares y repetidores de llamada acústica-luminosa.
Para mantener el sistema en óptimas condiciones, recomendamos realizar una revisión anual de las conexiones y limpiar los componentes exteriores con un paño seco.
Preguntas Frecuentes (FAQs)
1. ¿Es posible instalar el Kit A1-A12 en un edificio con más de 12 viviendas?
No, este kit está diseñado para un máximo de 12 viviendas. Para instalaciones más grandes, consulte los sistemas modulares de Tegui que permiten mayor escalabilidad.
2. ¿Puedo utilizar un cable más delgado en instalaciones largas?
No se recomienda, ya que puede generar pérdidas de señal. Consulte las secciones recomendadas en el manual para asegurar un funcionamiento correcto.
3. ¿Qué hago si no tengo el manual original del Kit A1-A12?
Puede solicitarlo directamente en nuestra tienda online. Estaremos encantados de enviárselo sin ningún compromiso.
Conclusión
El Kit A1-A12 de Tegui es una solución eficiente y confiable para controlar accesos en viviendas y edificios pequeños.
Siguiendo las instrucciones del manual técnico y nuestras recomendaciones, podrá disfrutar de un sistema funcional y duradero. Si necesita manuales técnicos adicionales o asesoramiento especializado, no dude en contactarnos o visitar nuestra tienda online para más información.
